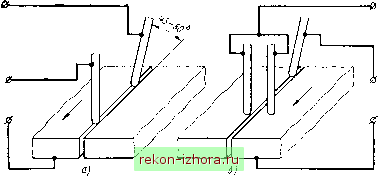

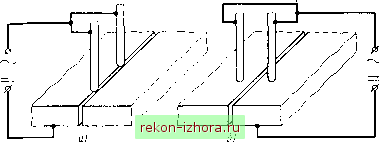

Промышленность Ижоры --> Сварка металлов и сплавов плавлением металла 2-100 мм. Сваривают стали различного состава, медь, титан, алюминий и сплавы на их основе. Сварку алюминия ведут не под флюсом, а по флюсу (см. гл. 11). За рубежом под флюсом сваривают и горизонтальные швы, расположенные на вертикальной плоскости. В отечественной промышленности этот способ из-за трудности удаления шлаковой корки и удержания флюса не находит практического применения. Сварку под флюсом широко используют и при наплавочных работах. Автоматическую сварку под флюсом ведут сварочной проволокой сплошного сечения диаметром 1-6 мм при силе тока 150-2000 А и напряжении дуги 22-55 В, полуавтоматическую--сварочной проволокой диаметром 0,8-2 мм при силе тока 100-500 А и напряжении дуги 22-38 В. В обоих случаях возможно применение активированной и порошковой проволок. Основным методом автоматической и полуавтоматической сварки под флюсом является сварка одной дугой. С целью повышения производительности труда при сварке многослойных швов одной дугой в разделку вводят металлические наполнители в виде порошка, проволоки, окатышей и других материалов. В некоторых случаях наполнители вводят не только для увеличения производительности, но и для улучшения качества шва. Для повышения коэффициента расплавления электрода можно применять автоматическую и полуавтоматическую сварку под флюсом с увеличенным вылетом электрода. При этом достигается предварительный нагрев электродной проволоки на участке вылета. Повысить производительность процесса и качество сварного соединения можно путем автоматической сварки под флюсом двумя и более электродами. Различают многоэлектродную и многодуговую сварку. При многоэлектродной сварке все электроды присоединены к одному полюсу источника питания. При многодуговой сварке каждый из электродов подсоединен к отдельному источнику питания и они электрически изолированы друг от друга. Существуют две разновидности многодуговой сварки: сварка в общую ванну, когда расплавляемый всеми дугами металл образует единую ванну, кристаллизующуюся как одно целое (рис. 3-3, а); сварка в раздельные ванны, или, как ее называют. Рис. 3-3. Сварка двумя дугами (стрелкой показано направление сварки): я ~ в общую ванну, б в раздельные ванны Рис. 3-4. Сварка сдвоенным электродом: а - продольное расположение электродов; б - поперечное расположение электродов сварка раздвинутыми дугами, в этом случае каждая дуга образует свою ванну и последующая дуга расплавляет уже закристаллизовавшийся слой, сваренный предыдущей дугой (рис. 3-3, б). Многоэлектродная сварка ведется только в общую ванну. Промышленное применение находят такие разновидности сварки в общую ванну: A. Сварка сдвоенным электродом на обычных скоростях. При этом способе электроды могут быть расположены так, как указано на рис. 3-4, а, б. Выбор схемы расположения электродов зависит от условий сварки. Сдвоенный электрод применяют при сварке по зазорам, при двусторонней сварке стыковых швов для уменьшения глубины провара от первого слоя, при сварке многослойных швов и наплавочных работах. Повышение производительности сварки в этом случае достигается за счет увеличения количества электродного металла, вводимого в сварочную ванну за единицу времени. Б. Сварка трехфазной дугой, при которой увеличивается коэффициент наплавки, что обусловливает применение этого способа для наплавочных работ, для сварки многослойных швов и угловых швов большого сечения. B. Двухдуговая или многодуговая сварка на больших скоростях, при которой используют два наклонных электрода или вертикальный и наклонный электроды (рис. 3-5, а). Вместо одного вертикального электрода применяют также сдвоенный электрод (рис. 3-5, б). Иногда в зону дуги подают присадочный металл. При этих схемах удается увеличить глубину проплавления основного металла и улучшить формирование шва, что позволяет резко повысить скорость, а следовательно, и производительность сварки. Многодуговую сварку на больших скоростях применяют при изготовлении труб большого диаметра, балок различного сечения, вагонных конструкций и др. Скорость при сварке угловых швов в настоящее время достигает 90 м/ч, а при сварке стыковых швов - Рис. 3-5. Расположение электродов при сварке на больших скоростях: вертикальный и наклонный электроды; б - сдвоенный вертикальный н наклонный электроды 300 м/ч. Работы по изысканию путей дальнейшего повышения скорости сварки продолжаются. При сварке в раздельные ванны электроды располагают так, как показано на схеме рис. 3-5, а. Минимальное расстояние между дугами определяется длиной сварочной ванны, а максимальное - длительностью пребывания шлака в жидком состоянии. Сварку второй дугой следует вести по жидкому шлаку. При затвердевании шлака процесс становится неустойчивым. Сварка раздвинутыми дугами позволяет значительно повысить пластические свойства сварного соединения за счет снижения скорости остывания металла шва и околошовной зоны и повысить производительность процесса за счет увеличения количества наплавляемого за единицу времени электродного металла. Способ применяется при сварке швов на сталях, склонных к закалке, и при сварке многослойных швов на толстом металле. При сварке раздвинутыми дугами удается повысить стойкость металла шва против кристаллизационных трещин. Этот эффект обусловлен снижением доли основного металла в металле шва и предварительным подогревом, достигаемым за счет действия первой дуги. Кроме того, вторая дуга почти полностью переплавляет слой металла, образовавшийся за счет действия первой дуги. При этом устраняются трещины, которые могли возникнуть в первом слое. § 3-3. Сварка в защитных газах Сварка в защитных газах обеспечивает достаточно надежную изоляцию сварочной ванны при работе в заводских условиях. При сварке на монтаже должны быть предусмотрены меры против нарушения газовой защиты потоками воздуха. На
|
