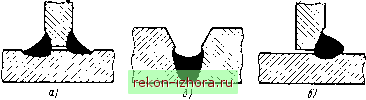

Промышленность Ижоры --> Сварка металлов и сплавов плавлением Рис. 6-38. Конфигурация провара при неправильном (а) и правильном (б) возобновлении процесса сварки Подрезы. Подрезом называют местное уменьшение толщины основного металла у границы шва. Подрез приводит к резкой концентрации напряжений в тех случаях, когда он расположен перпендикулярно к направлению главных напряжений, действующих на сварное соединение Для конструкций, работающих при вибрационных нагрузках, подрез существенно снижает прочность сварного соединения. Наиболее часто подрезы возникают при сварке угловых швов и первых слоев многослойных стыковых швов (рис. 6-40). Значительно реже подрезы образуются при сварке однослойных стыковых швов с разделкой и без разделки кромок. Подрезы могут быть двусторонними, т. е. располагаться с двух сторон шва, или односторонними, т. е. располагаться с одной стороны шва. Типичными являются двусторонние подрезы. При сварке угловых швов наклонным электродом или с оплавлением кромки иногда наблюдается односторонний подрез с наплывом металла на горизонтально расположенную деталь (рис 6-40, в). В большинстве случаев подрез является следствием излишне высокого напряжения дуги или недостаточно точного ведения электрода по оси соединения. В первом случае часть канавки, выплавленной дугой в основном металле, не заполняется металлом сварочной ванны Если же ширина канавки меньше, чем ширина шва, который может сформироваться при данном количестве дополнительного металла, образуется выпуклый шов (рис. 6-41). При неточном ведении электрода происходит более глубокое проплавление одной из кромок и металла сварочной ванны не хватает для полного заполнения образовавшейся канавки. При сварке наклонным электродом или вертикальным электродом с оплавлением кромки образование подреза облегчается стеканием металла Рис. 6-39. Непровары по кромке при электрошлаковои сварке на горизонтально расположенную деталь Образование подрезов при сварке стыковых швов без разделки кромок связано также с плохим растеканием металла. При электрошлаковой сварке подрезы возникают на поверхности свариваемых деталей, соприкасающихся с ползунами, при повышении напряжения процесса, увеличении продолжительности остановки электрода в конечном положении и плохом охлаждении ползунов. Рис. 6-40. Подрезы: а - двусторонний при сварке углового шва; б - двусторонний прн сварке первого слоя многослойного стыкового шва; в - односторонний с наплывом на вторую кромку при сварке углового шва Если размеры подреза превосходят допускаемые, острую грань его следует сглаживать механическим путем для создания плавного перехода от основного металлак металлу шва. Если глубина подреза превосходит 1-2 мм (в зависимости от толш,ины основного металла), то дефектный участок заваривают. Заваривать следует швом достаточного сечения. Подрезы, образовавшиеся в глубинных слоях многослойного шва, если они не были заварены при наложении последующих слоев, являются внутренним дефектом. Такие подрезы, как правило, заполнены шлаком, затекшим в образовавшуюся при подрезе полость. Наплывы. Наплывом называют натекание металла шва на поверхность основного металла без сплавления с ним. Наплывы наблюдаются преимущественно при сварке однослойных стыковых швов без разделки кромок и при сварке угловых швов наклонным электродом или с оплавлением кромки и при наплавке (рис. 6-42). Наплыв, изображенный на рис. 6-42, а, иногда называют грибо-видностью. Возникают наплывы при неправильном выборе режима сварки или наличии на свариваемых кромках толстого слоя окалины. Рис. 6-41. Выпуклый шов: а - угловой; - стыковой 274
|
