Промышленность Ижоры --> Такелажные грузоподъемные работы 24. Технические характеристики гидравлических домкратов с собственным насосом

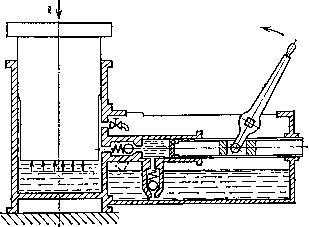

нижний конец загнут и образует лапу для подъема низкорасположенных грузов. Грузоподъемность на лапе равна половине основной грузоподъемности домкрата. Рейка поднимается и опускается вращением рукоятки /, которая связана с рейкой зубчатой передачей 6, На приводном валу 3 имеется храповое колесо 4, а на корпусе собачка 5, которая, упираясь в зубья храпового колеса, препятствует опусканию рейки. Поднимать груз реечным домкратом с откинутой собачкой запрещается. Гидравлические домкраты работают по принципу нагнетания рабочей жидкости с помощью насоса (с малым диаметром поршня) в рабочий цилиндр. Воздействуя на большую площадь рабочего поршня, жидкость создает значительную силу, используемую для подъема груза. Имеются гидравлические домкраты с отдельно расположенным собственным (встроенным) насосом (табл. 24). Домкрат состоит из рабочего цилиндра с поршнем для подъема груза и бака для рабочей жидкости, в котором помещен насос (рис. 18). Движением рукоятки плунжеру насоса сообщается возвратно-поступательное движение, в результате чего рабочая жидкость поступает из бака через всасывающий клапан в цилиндр насоса, а затем через клапан нагнетается в рабочий цилиндр под поршень, поднимая его вместе с грузом. От винтовых домкратов гидравлические отличаются большей грузоподъемностью, Рис. 18. Гидравлический домкрат с собственным насосом плавностью подъема и опускания груза и точностью остановки груза на заданном уровне. Однако они имеют и недостатки: более сложное устройство, большую массу и меньшую скорость подъема. В качестве рабочей жидкости применяют смесь из воды со спиртом и глицерином или веретенное и индустриальное масло. Во всех случаях жидкость должна быть незамерзающей. Гидравлические телескопические домкраты имеют два рабочих поршня, входящих один в другой для большей высоты подъема. При этом грузоподъемность домкрата уменьшается. Рабочая жидкость нагнетается в силовой цилиндр автономным гидронасосом. При опускании груза специальным клапаном на гидронасосе открывается перепускной клапан, по которому рабочая жидкость перетекает обратно из домкрата в насос. Техническая характеристика домкрата Грузоподъемность плунжера, кг; наружного .............. 2000 внутреннего.............. 1000 Высота подъема, мм........... 200 Ход винта, мм.............. 80 Масса, кг................ 14 Гидравлический домкрат ДГ-ЮСП с комплектом приспособлений предназначен для механизации сборочно-разборочных операций при монтаже и ремонте оборудования. Гидродомкрат ДГ-ЮСП может использоваться для подъема и опускания монтируемого оборудования. Для его привода используется ручной насос НРД-400 с рукавом высокого давления. Комплект содержит лапу и основание к домкрату, зажимную струбцину, комплект приспособлений для правки концов труб диаметром 351 - 1020 мм и трехзахватный съемник. Техническая характеристика домкрата ДГ-ЮСП Грузоподъемность, т................... 10 Максимальный ход плунжера, мм............ 120 Максимальное рабочее давление, Па........... 4000 Рабочая жидкость.................... Масло И-20 Габаритные размеры, мм: длина........................ 270 ширина........................ 80 высота........................ 100 Масса (без масла), кг.................. 8 Лапу и основание используют при подъеме оборудования на высоту 60-180 мм массой до 3 т с низкорасположенной станиной или рамой при выполнении других подобных работ. Зажимная струбцина к домкрату используется при сборке технологического и монтажного оборудования V . Рис. 19. Универсальный трехз?ахв2ггный съемник
|
