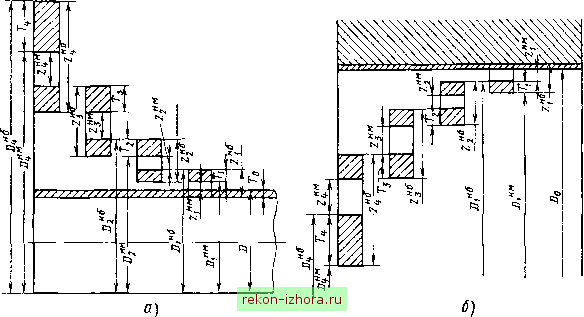

Рис. 1.П.З. Схемы связей между межпереходными размерами, припусками на обработку и допусками для размера:

а ~ охватываемого; б - охватывающего



Аналогично, для охватывающих размеров при принятом на рис. 1.11.3, б начале отсчета (за которое принят наименьший допустимый диаметр готового отверстия), получаем:

Df = Do- Zf ; Df = Do- Zf Л.

2 6)

VAT J

-:7-те-

i 2 3 B)

Рис. 1.11.4. Координирующие размеры центров отверстий:

U - на чертеже детати; б - после обработки отверстия / от технологической пшы совпадающей с конструкторской; е - после обработки отверстий и /ог технологической базы, не еовпалаюшей с конструктореки.ми



РАСЧЕТ МЕЖПЕРЕХОДНЫХ РАЗМЕРОВ И ПРИПУСКОВ 519

В общем случае, при принятом начале отсчета

Симметричные припуски на обработку обычно устанавливаются на поверхностях, получаемых вращением образующей вокруг оси (цилиндрические, конические и т.д.). Ассиметричные припуски устанавливаются на размеры, связывающие поверхности или оси поверхностей детали.

Из изложенного видно, что предельные межпереходные размеры устанавливаются в зависимости от выбранной системы отсчета, т.е. системы расположения поля устанавливаемого допуска относительно номинальной величины размера. Например, при симметричной системе расположения поля допуска на размер в качестве номинальных размеров берутся средние размеры

л нб нм

в таких случаях в качестве номиналов при расчете межпереходных размеров надо брать их средние величины, в том числе и средний припуск

Для определения допусков на межпереходные размеры необходимо знать режимы обработки и передаточное отношение технологической системы, на которой осуществляется обработка. Однако в паспорте станка не указывается передаточное отношение и поэтому на практике для установления допусков на межпереходные размеры пользуются средней экономически достижимой точности, приводимой в соответствующих справочниках, а также на основе опыта технолога, учитывающего фактическое состояние конкретного станка.

Даже в стандартах на проверку станков не регламентированы режимы обработки и входные данные обрабатываемых образцов или деталей, при которых должна достигаться точность их обработки на новых станках. Для упорядочения решения рассматриваемой задачи в стандартах на проверку новых станков необходимо ввести точностные характеристики образцов или деталей и условия, при которых они могут быть получены.
