Избрание метода и средств достижения точности замыкающего звена в ряде случаев требуют изменения системы простановки размеров в рабочих чертежах деталей и назначения допусков с учетом размерных связей, возникающих в избранном варианте построения технологического процесса сборки изделия при намеченной оснастке.

Вернемся к примеру с щестеренным насосом. Чтобы провести размерный анализ конструкции насоса, примем перечисленные выше зазоры (см. п. 2.2.2) в качестве замыкающих звеньев размерных цепей. Тогда задача размерного анализа сведется к установлению заложенных в конструкции насоса .методов достижения точности этих замыкающих звеньев, правильности просгавленных размеров и допусков на чертежах деталей насосов. Далее оценивается эффективность заложенных конструктором методов достижения точности за.мыкающих звеньев.

Чтобы оценить эффективность методов достижения точности замыкающих звеньев, необходимо знать не только конструкцию насоса, но и объем выпуска изделия. В связи с этим зададимся выпуском насоса в количестве 100 000 штук в год при общем выпуске по неизменным чертежам 300 ООО штук.

На рис, 2.2.2 приведен чертеж шестеренного насоса с размерны.ми цепями, где замыкающими звеньями являются зазоры; А - зазор между зубчатым колесом н корпусом; - зазор между корпусом и торцами зубчатых колес; йл - боковой зазор .между зубьями зубчатых колес; Гд -зазор между торцом оси ведомого зубчатого колеса и крышкой корпуса; Дд- зазор между корпусом и торцом зубчатого колеса.

Определим метод достижения точности замыкающего звена на примере размерной цепи радиального зазора As,:

/д-= - Л, + А, - А:. + A4+Ai.

Числовое значение звеньев размерной цепи Л согласно чертежам деталей приведены в габл. 2.2.1.

Тогда As,= - 48,75 + О г О + О + 48,75 = 0.

Если принять в качестве метода достижения /д метод полной взаимозаменяемости, то

Г = 0,017 + 0.03 + 0.072 н 0.05 0,05 - 0,219 мм, а координата середины поля допуска

Мд - о.-1 Ло- До.. До ., + До ; До , -- 0,008 н О -Ю + О * 0,1 = 0,108 мм.

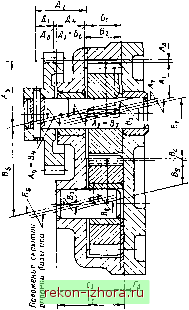

Рис. 2.2.2. Размерные цепи шестеренного насоса

Таблица 2.2.1

Звено

Номинал

Ai, мм

Допуск 6, мм

Координата середины поля допуска Aq , мм

Сущность допустимого отклонения

48.75

0.017

-0,008

Предельно допусти.мое значение биения поверхности выступов зубьев относительно отверстия

0,03

Верхнее предельное значение зазора в подшипнике

0,072

Предельное допустимое значение биения наружной поверхности втулки относительно ее отверстия

0,05

48,75

0,05



Верхнее и нижнее предельные отклонения замыкающего звена: а =0Л08+ =0,2175 мм;

а% = 0а08- =0,002 мм.

Техническими условиями на насос зазор задан в пределах 0,07...0,15 мм. Таким образом, при допусках на размеры деталей, заданных чертежами, рассчитывать на достижение требуемого радиального зазора методом полной взаимозаменяемости не приходится.

Из оставшихся четырех методов методы регулировки и пригонки не предусмотрены конструкцией насоса. Метод групповой взаимозаменяемости применять нецелесообразно из-за большого числа звеньев. Остается метод неполной взаимозаменяемости.

Проверим возможность достижения радиального зазора в требуемых пределах по методу неполной взаимозаменяемости, считая экономически эффективным риск 0,27 % (коэффициент риска / = 3) при условии, что рассеяние погрешностей составляющих звеньев подчинено закону Гаусса

К =1/9-

При это.м целесообразно несколько уменьшить зазор в подшипниках, который обычно назначается для насосов среднего давления в пределах 0,002...0,003 от диаметра вала. Для вала диаметром 15 мм можно считать допустимым зазор в подшипниках 0,03...0,045 мм, Изменив в соответствии с этим значение Т , при достижении точности радиального зазора по методу неполной взаимозаменяемости, можно ожидать погрешности Лд в пределах

JIaJI, =Зд-(0,017-+0,03-+0,045+0,05-) =0,09 мм.

Тогда

а% =0,108 + -= 0,153 мм;

аХ =0,108-- = 0,063 мм.
