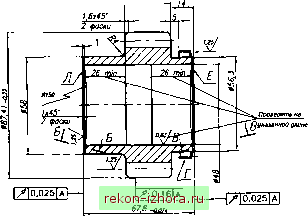

Промышленность Ижоры --> Пространственные размерные цепи Глава 2.3 ОСНОВЫ РАЗРАБОТКИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ИЗГОТОВЛЕНИЯ ДЕТАЛИ Разработка технологического процесса изготовления детали представляет собой решение сложной комплексной задачи, когда требуется найти для данных производственных условий переход от полуфабриката, поставляемого обычно металлургической промышленностью, к готовой детали, отвечающей всем требованиям ее служебного назначения. Выбранный вариант должен обеспечить наиболее низкую себестоимость изготовления детали при заданном ее качестве и производительности процесса. При разработке технологического процесса необходимо учитывать влияние действующих на процесс факторов, выявлять и оценивать их удельное значение и на этой основе разрабатьшать технологический процесс. Разработка технологического процесса включает следующие этапы: 1. Изучение рабочих чертежей детали, технические требования, нормы точности, требования технологии сборки и служебное назначение дегали. 2. Выявление количества деталей, подлежащих изготовлению в единицу времени и по неизменяемому чертежу. 3. Определение вида и организационных форм будущего производственного процесса. 4. Выбор заготовки, из которой должна изготовляться деталь. 5. Выбор технологического процесса получения заготовки, если изготовление детали непосредственно из полуфабриката неэкономично или физически невозможно. 6. Разработка непосредственно технологического процесса изготовления детали из заготовки. Исходные данные для разработки: 1) сборочные и рабочие чертежи изделия и детали; 2) технические требования, нормы точности и другие данные, характеризующие служебное назначение детали в изделии, требования к детали, выявленные при разработке технологического процесса сборки; 3) количество деталей, подлежащих изготовлению в единицу времени по неизменяемому чертежу; 4) условия, в которых должен осуществляться технологический процесс - вновь проектируемый или действующий завод, состав оборудования, наличие и перспектива его обновления путем модернизации, получения нового, наличие производственных площадей, перспективы расширения, наличие и перспектива получения кадров; 5) состав элементной базы технологического назначения, включающей методы обработки, станочное оборудование, технологическую оснастку; 6) справочная литература, руководящие материалы, нормативы. Как уже отмечалось в гл. 1.5, следующим шагом в развитии методологии разработки технологических процессов является модульное построение технологического процесса, что позволяет объединить преимущества единичного, типового, группового технологических процессов. Модульный технологический процесс позволяет: - учитьшать индивидуальные особенности изготавливаемой детали -как единичный технологический процесс; - использовать типовые технологические решения - как типовой процесс; - применять специализацию рабочих мест - как групповой процесс, даже в условиях единичного производства; - в случае необходимости изменять последовательность выполнения операции технологического процесса, придавая ему определенную гибкость. Модульный технологический процесс базируется на более совершенной методике построения технологических процессов и как традиционный единичный процесс служит базой для разработки типовых и групповых технологических процессов. 2.3Л. ИЗУЧЕНИЕ СЛУЖЕБНОГО НАЗНАЧЕНИЯ ДЕТАЛИ, ЕЕ КОНСТРУКЦИИ И АНАЛИЗ ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ Разработке технологического процесса изготовления детали предшествует изучение ее служебного назначения и технических требований, заданных конструктором. Изучение служебного назначения детали осуществляется на основе анализа процесса, в котором участвует деталь, условий его протекания, чертежей детали и сборочной единицы, в которую входит деталь. Понимание служебного назначения детали необходимо для определения соответствия ему конструкции, материала и заданных технических требований на деталь. По результатам анализа в случае необходимости вносят соответствующие коррективы в конструкцию детали, простановку размеров, допуски и другие технические требования. Рассмотрим в качестве примера деталь Шестерня вала коробки отбора мощности автомобиля, рабочий чертеж которой приведен на рис. 2.3.1. Как следует из фрагмента сборочного чертежа коробки отбора мощности (рис. 2.3.2), шестерня / предназначена передавать вращение и крутящий момент, а также воспринимать радиальные нагрузки и скручивающий момент. В служебном назначении шестерни должны быть отражены значения частот вращения, крутящего момента, сил и моментов, воздействующих на шестерню, температурный режим и др. 0.3x45 по длине зуба Максимально бозыожиое закругление у края ба с шерохобатостыо mm обеспечить технологиеО Острие кромки зубьеб затупить <раскоО 1x45 с обоих торцеб ЗапраВка торцеЬ шдиц венда Г 2:1 Затипить Рис, 2.3.1. Шестерня вала коробки отбора мощности автомобиля
|
