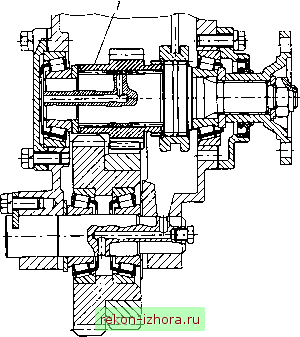

Рис. 2.3.2. Фрагмент сборочного чертежа коробки отбора мощности

Все это позволяет оценить, соответствуют ли этим характеристикам ее конструкция, качественные характеристики материала, требования к геометрической точности, качеству поверхностного слоя и др. Например, зная передаваемый крутящий момент и пятно контакта, можно определить удельное давление на зуб шестерни и установить соответствие материала шестерни и т.д.

Представление детали совокупностью модулей поверхностей (МП) существенно упрощает понимание как конструкции детали, так и технических требований, в связи с чем на рис. 2.3.3 представлен чертеж шестерни в модульном исполнении, на котором показано функциональное назначение каждой поверхности, сочетания поверхностей детали, совместно выполняющих соответствующие служебные функции, размерные связи между поверхностями внутри МП и между МП, конструкторские базы.

Как следует из чертежа, передачу вращения и крутящего момента шестерня осуществляет с помощью зубчатого венца эвольвентного зацепления, а для ее включения предусмотрены шлицы. В соответствии с



0.JW5* по длине зуба

Максимально бозможнае закругление у края зуба с шераюбатастью

min обеспечить технологией

Острое кромки ьеб запоить доской 1x45

67,8-со

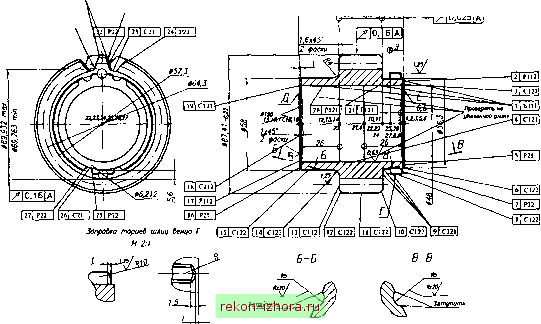

Рис. 2.3.3. Чертеж шестерни вала коробки отбора мощности в модульном исполнении



Рис. 2.3.4. Рабочие МП зубчатого венца шестерни:

а-22Р22;б-24Р22

этим она имеет четыре рабочих МП: 25Р22, 27Р22 (боковые поверхности шлицев) и 22Р22, 24Р22 на зубчатом венце, представляющих собой наборы эвольвентных участков всех зубьев на каждой стороне венца (для вращения в одну и другую сторону). На рис. 2.3.4, а и б показаны модули 22Р22 и 24Р22 зубчатого венца, выделенные толстыми линиями.

Шестерня базируется в коробке отбора мощности (см. рис. 2.3.2) с помошью модуля 1Б311 (см. рис. 2.3.3), образованного правым торцом и двумя цилиндрическими внутренними поясками под игольчатые подшипники. Таким образом, модуль 1Б311 является комплектом основных баз, лишающим шестерню пяти степеней свободы и оставляющий ей возможность вращения.

Здесь надо отметить, что два внутренних цилиндрических пояска, входящих в состав .модуля 1Б31!, одновременно являются и рабочими модули 20Р121, 21Р121. как и оба торца 2PI12, 17Р112, так как все они участвуют в процессе вращения шестерни. Поэтому к качеству поверхностного слоя поверхностей этих МПР предъявляются дополнительные требования, их твердость должна находиться в пределах 59...63 HRC при твердости сердцевины 37...47 HRC.

На обоих торцах шестерни располагаются модули 5Р21, 16Р21 в виде канавок, выполняющих роль каналов для прохода масла.

Все остальные поверхности шестерни образуют связующие модули поверхностей: 6С122, 8С122, 10С122, 11С122, 12С122, 14С122, 15С122; 13С112. 18С112; 4С121, 9С121, 19С121 и группы 23С21 и 26С21 - канавки соответственно между зубья.ми и шлицами, которые совместно с модулями 22Р22, 24Р22 и 25Р22, 27Р22 образуют зубья зубчатых венцов и шлицы.
