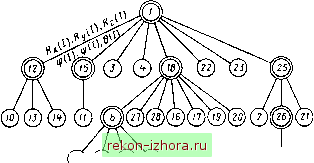

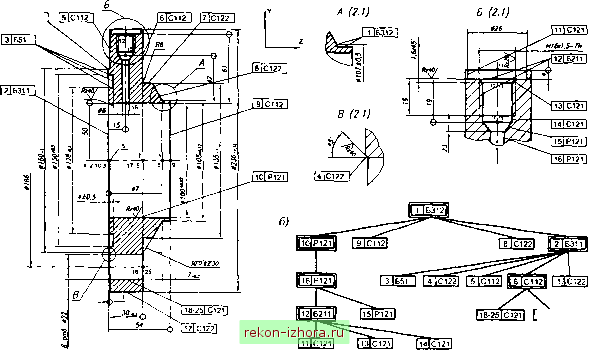

Промышленность Ижоры --> Пространственные размерные цепи На чертежах сложных деталей плохо проемафиваются размерные связи МП, поэтому целесообразно в дополнение к чертежу давать фаф размерных связей МП. Для технолога важно знать, какие модули поверхностей выступают к роли конструкторских баз. Поэтому построение графа размерных связей МП детали поможет технологу сразу видеть все конструкторские базы и МП, заданные относительно них. Рассмотрим посфосние фафа МП на примере корпуса редуктора конической передачи, эскиз которого см. на рис. 1.4.3, б. Построение графа МП (рис. 1.4.8) начинается с базирующего МП, выступающего в роли комплекта основных баз детали, которым является 1Б321, образованный плоскостью основания корпуса и двумя цилиндрическими отверстиями. Раз.мсрные связи между МП устанавливаются кон-сфуктором на основе анализа служебного назначения каждого МП. Пусть вал редуктора (см. рис. 1.4.3, а) является выходным, передающим вращение какому-либо устройству, установленному на том же основании, что и конический редуктор. Тогда ось выходного вала должна быть параллельна основанию. Отсюда оси отверстий под стаканы должны быть параллельны основанию. Следовательно, 6Б311 и 18Б311 (см. рис. 1.4.3, б) должны быть заданы относительно 1Б321, Но в этом случае погрешность относите.)ьн01 о положения модулей 6Б311 и 18Б311 равна сумме погрешностей их положения относительно 1Б321, поэтому правильнее задать положение одного из них относительно 1Б321, а второго - относительно первого. Например, пусть 18Б311 будет задан относительно 1Б321, тогда 6Б311 должен быть задан относительно 18БЗ11. Рис. 1.4.8. Граф МП корпуса редуктора Рабочий модуль 25Р21 должен быть задан относительно 1Ь321, чтобы уровень масла располага,1ся горизонта,!ьно. Стаканы в корпусе крепятся посредством ввинчивания винтов в корпус, поэтому модули 5Б211 и 8Ь211 должны быть заданы относительно бЬЗ 11, а модули 17Б21! и 20Б211 - относительно 18БЗ11. Модуль 26Б221 предназначен для ввинчивания конической пробки, поэтому он должен быть связан с 25Р21. Верхняя плоскость корпуса предназначена для установки крышки. Крышка базируется по плоскости и двум штифтам (один из которых срезанный). Штифты в корпусе отсутствуют, под них имеются два отверстия, которые вместе с верхней плоскостью образуют модуль 12Б321, задаваемый относительно 1Б321. Модули 10Б21! и 14Б211 предназначены для крепления крышки, устанавливаемой по поверхностям модуля 12Б321, поэтому они должны быть заданы относительно него. Теперь остается определить положения связующих модулей; с их помощью формируются главным образом стенки корпуса, поэтому они связаны с соответствующими вышеприведенными модулями, например: модули 2С112,4С112, 23С112, 22С112 связаны с 1Б321; модули 2С112, 21С112 связаны с 25Р2!; модули 7СII и 9С122 связаны с 6БЗII; модули 16С122, 28CI21 и 27С111 связаны с 18Б311; модули 11C11L 13С21, 15С112 связаны с 12Б321. В итоге получаем граф размерных связей МП (см. рис. 1.4.8), который несет следующую инфор.мацию: конструкторские базы, обведенные для наглядности дву.мя кругами, и конструкторские раз.мерныс связи МП. На лучах фафа (как это показано на рис. 1.4.8) указываются величины допусков всех линейных и угловых координирующих размеров МП. Граф имеет четыре уровня и содержит семь конструкторских баз: 1Б321, 12Б321, 18Б311,25Р21,26Б221 ибБЗ! 1. Итак, чертеж дета,1и представляется сборочной единицей , состоящей из МП. На рис. 1.4.9, а в качестве примера приведен чертеж детхти в модульном представлении, на котором выносными линиями указаны все МП. входящие в состав детали - с указанием номера МП и его шифра. Нумерация МП должна начинаться с МП, выполняющего роль комплекта основных баз, и продолжается по часовой стрелке. На рис. 1.4.9, и показан граф МП этой дета,!и. а) и IC122 7 С122 Рис. 1.4.9. Чертеж крышки в модульном исполнеиии: а - чертеж крышки; б - граф МП
|
