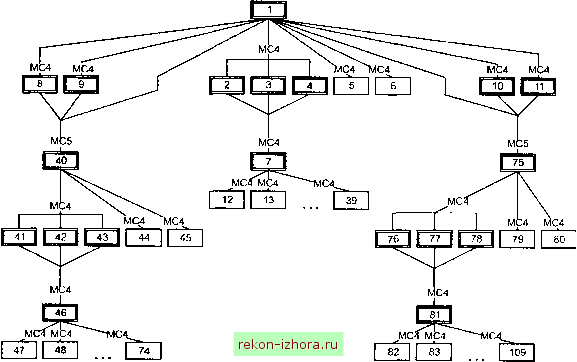

Рис. 1.4.28. Граф 2 деталей бурового трехшарошечного долота с двумя парами штифтов

Таблица 1.4.10

и набор шариков образуют втулку , которая своим отверстием и буртиком (кольцо из шариков) составят модуль БЗ 11 в виде неполного комплекта баз. Это означает, что втулка может вращаться вокруг своей оси на цапфе, которая представляет собой модуль Б312. Таким образом, соединение цапфы с втулкой представляет собой МС4.

Соединение шарошки с роликами и шариками тоже следует рассматривать как совмещение модуля БЗП внутреннего отверстия шарошки и канавки под шарики с наружной цилиндрической поверхностью втулки с буртиком . В итоге получился модуль Б312. Совмещение модуля БЗП шарошки с модулем Б312 втулки дает МС4. Поскольку модули БЗП и Б312 являются неполными комплектами баз, то шарошке оставляется возможность вращения вокруг своей оси.

В случае, когда несколько деталей образуют один комплект баз, от модуля соединения на графе 2 наносятся линии к каждой из этих деталей, например, .аетали 2, 3., 4.

Насадка 5 гидромониторного канала устанавливается в отверстие лапы с помощью цилин,арической наружной поверхности и торца, образующих модуль Б312, ответным ему в лапе будет мо,цуль БЗП, образованный отверстием и кольцеобразным торцом. Таким образом, соединение каждой насадки 5, 44, 79 гидромониторных кана,10в соответственно с лапами У, 40, 75 осуществляется с помощью МС4. Такие же модули соединения имеют место при монтаже замковых па,зьцев б, 45, 80 с лапа.ми соответственно У, 40, 75.

Другая сборочная единица С2 полностью идентична С1, поэтому ее граф будет таким же. Заменив в графе сборочны.ч елиниц и хтглей сборочные единицы С1 и С2 графами их .теталеГг мплучим граф деталей долота (рис. 1.4.28). Его описание приведено в laoi, ! .-I. !0.

Теперь перейдем к построению графа 3 МП. МС долота. Цпя ci: строения нужно каждую деталь долота 1.:!.1!иг. ,!u ic/kcctbo Mi < , ! скольку в традиционном исполнении чертежей ди-иисй информация и составляющих их МП отсутствует, то на рис. 1.4.29 - 1.4.36 включительно приведены эскизы деталей долота с указанием составляющих их МП и графами. Надо отметить, что у таких деталей, как ролик и шарик, отсутствуют МПБ. Объясняется это тем, что они являются подвижными элементами. В том случае, когда они неподвижны, т.е. когда они не выполняют своих служебных функций, их рабочие поверхности переходят в категорию базирующих поверхностей. Однако, на чертеже указываются МП только исходя из служебного назначения деталей.

На эскизах лап долота не указывались МПС, которые получаются на этапе изготовления заготовки и дальнейшей обработке не подвергаются. Рассмотрим состав МП каждой детали долота. Из трех лап долота лапа / выполняет роль базовой детали, поэтому ее надо рассматривать отдельно. Но общим для всех лап долота является то, что они непосредственно не участвуют в рабочем процессе, а выполняют роль базовых деталей для монтажа на них .аругих деталей.

Лапа 1 (рис. 1.4.29, а) содержит 4 МПБ, 8 .МПР и 8 МПС, всего 20 МП. Из них шесть МП, как следует из графа, служат конструкторскими базами для других МП. После монтажа на лапе четырех штифтов на обеих плоскостях двугранного угла вместо двух модулей Б321 будут образованы .ава модуля Б322.

Лапы 2 и 3 (см, рис. 1.4.29, а) содержат 3 МПБ, 8 МПР и 8МПС итого 19 МП. Из них шесть МП являются конструкторскими базами для других МП. Количество МПБ сократилось за счет того, что лапы 2 и 3 устанавливаются на лапе 1 модулем Б321.

Шарошка (рис. 1.4.30) предназначена для участия в рабочем процессе - дроблении породы, и потому имеет одну степень свободы - вращение на цапфе лапы. На ней устанавливаются твердосплавные зубки путем совмещения модуля Б311 шарошки с модулем Б312 зубка по неподвижной посадке.
